一．污泥濃度計應用環境說明

利用光的散射或吸收特性來測量水中污泥的濃度。具有高靈敏度、快速響應和實時監測能力，在水質監測和污水處理等領域有著廣泛應用。

信號輸出：RS485（MODBUS-RTU）。

紅外LED光源，抗干擾能力強。

內部信號隔離技術，搞干擾性強。

良好的再現性，熱穩定性，低漂移，體積小，響應速度快

安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體性能穩定，使用壽命長

IP68防水標準

二．污泥濃度計技術性能和規格

1.技術參數

測量原理	散射光法
信號方式	RS485（MODBUS-RTU）
測量范圍	0～20.000g/L
測量分辨率	0.001g/L
測量精度	±5%（取決于污泥同質性）
自清潔功能	帶有自動清潔器，可有效防止生物附著，避免光窗污染，可保障長期監測的數據穩定性，可設置清潔時間及清潔次數，功耗，0.7W
外殼材質	玻璃和316L不銹鋼
電纜長度	標配5米
供電電壓	12-24VDC（0.4W@12V）
校準方式	兩點校準
測量環境	溫度0~50℃（不結冰），<0.2MPa
防水等級	IP68
安裝方式	浸入式安裝，NPT3/4螺紋

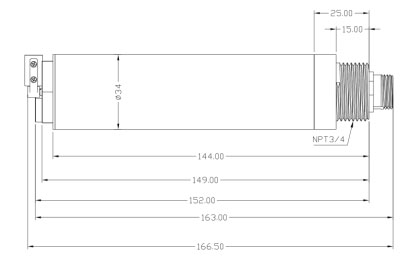

2.污泥濃度計尺寸圖

傳感器接頭為M12航空插頭連接器5芯母座

三．污泥濃度計安裝和電氣連接

1.污泥濃度計安裝

安裝距離要求：與側壁保持5cm以上，與底部保持10cm以上。

2.電氣安裝

線纜為4芯屏蔽線，線序定義：

紅色-電源線（12~24VDC）

藍色-地線（GND）

綠色-485B

黃色-485A

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。

注：線纜顏色因生產批次不同可能會略有差異，具體以線纜絲印為準

四．污泥濃度計維護和保養

1.使用和維護

傳感器的測量窗口是確保傳感器正常工作和準確測量的關鍵部件之一。其清潔要求至關重要，以確保測量的準確性和可靠性。

1.1維護方法

1.定期清潔：測量窗口應定期清潔，以去除附著在表面上的污垢、沉積物和其他雜質。清潔頻率取決于測量環境，但通常建議每天或每周進行清潔。

2.使用溫和的清潔劑：清潔時應選擇溫和的清潔劑，避免使用含有磨料或酸堿成分的清潔劑，以防損壞測量窗口表面。

3.軟質布或海綿：在清潔過程中，應使用軟質布或海綿輕柔地擦拭測量窗口表面，以防劃傷或磨損。

4.避免直接接觸：清潔過程中避免直接手觸測量窗口表面，以減少指紋和油脂的污染。

5.漂洗：清潔完成后，應使用清水徹底漂洗測量窗口，確保清除殘留的清潔劑和污垢。

6.干燥：清潔后，使用干燥軟布輕輕擦拭測量窗口表面，以去除水漬并確保完全干燥。

7.定期檢查：定期檢查測量窗口表面是否有損壞或磨損，以保持傳感器的正常運行。

8.避免暴露在化學物質和高溫環境下：避免將測量窗口暴露在有害化學物質或高溫環境下，以防止對其表面造成損壞或腐蝕傳感器使用時間較長出現測量誤差時，可通過配合儀器進行標定校正，當以上方式對傳感器進行維護和保養仍不能進行標定和測量時，說明傳感器已經失效，請更換傳感器。

1.2注意事項

1.測量窗口含有玻璃成分，因此應避免使用尖銳或硬物體刮擦表面，以防止劃痕和損壞。

2.內部含有敏感光學部件及精密電子設備，避免將傳感器暴露在劇烈的振動或沖擊下，以防止光學部分及電子設備的移位或損壞。設備內部無需維護。

3.在不使用時，應使用適當的防塵蓋或套，以保護光學部分免受灰塵和污染物的侵害。
